KCF46 BCF46 SCF46 KXF46-B EXF46-S补偿导线的产品详细介绍：
热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》******标准(等效采用IEC584-3《热电偶第三部分—补偿导线》******标准)，绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代******xj****水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。

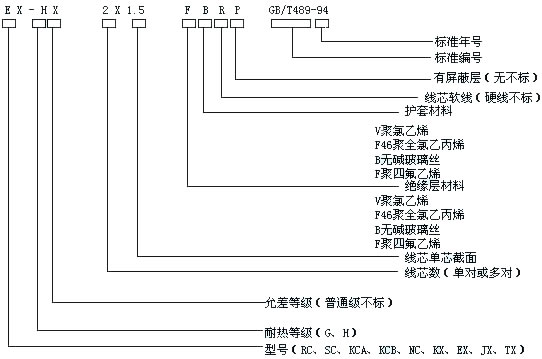

型号表示
主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a)型号第一个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶
| 产品标号（标记） |
| 配用热电 偶分度号 | 一般用（G） 产品标号 | 耐热用（H） 产品标号 | ||
| 普通级 | 精密级（S） | 普通级 | 精密级（S） | |
| S | SC-G | SC-GS | SC-H | -- |
| N | NC-G | NC-GS | NC-H | NC-HS |
| K | NC-G | NC-GS | NC-H | -- |
| KC2-G | KG2-GS | KC2-H | KC2-HS | |
| KX-G | KX-GS | KX-H | KX-HS | |
| E | EX-G | EX-GS | EX-H | EX-HS |
| J | JX-G | JX-GS | JX-H | JX-HS |
| T | TX-G | TX-GS | TX-H | TX-HS |
| 补偿号 线型号 | 配用热电 偶的分度号 | 补偿导线合金线 | 绝缘层 着色 | ||
| 正极 | 负极 | 正极 | 负极 | ||
| SC | S(铂铬10—铂) | SPC(铜) | SNC(铜镍) | 红 | 绿 |
| NC | N(镍铬硅—镍硅) | NPC(铁) | NNC(铜镍) | 红 | 黄 |
| KC | K(铜—康铜) | KPC(铜) | KNC(铜镍) | 红 | 蓝 |
| KX | K(镍铬—镍硅) | KPX(镍铬) | KNX(铜镍) | 红 | 黑 |
| EX | E(镍铬—铜镍) | EPX(镍铬) | ENX(铜镍) | 红 | 棕 |
| JX | J(铁—铜镍) | JPX(铁) | JNX(铜镍) | 红 | 紫 |
| TX | T(铜—铜镍) | TPX(铜) | TNX(铜镍) | 红 | 白 |
补偿导线的热电势、允差
| 热电势及允差（μV） | 热电偶测试 端温度(℃) | ||||||
| 100 ℃ | 100 ℃ | ||||||
| 热电势 (标准值) | 允 差 | 热电势 (标准值) | 允 差 | ||||
| 普通级 | 精密级(S) | 普通级 | 精密级(S) | ||||
| SC或RC | 645 | ±60(±5.0℃) | ±30(±2.5℃) | 1440 | ±60(±5.0℃) | -- | 1000 |
| KCA | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| KCB | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | -- | -- | 900 |
| KX | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NC | 2774 | ±100(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NX | 2774 | ±200(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| EX | 6317 | ±60(±2.5℃) | ±120(±1.5℃) | 13419 | ±200(±2.5℃) | ±120(±1.5℃) | 600 |
| JX | 5268 | ±140(±2.5℃) | ±85(±1.5℃) | 10777 | ±140(±2.5℃) | ±85(±1.5℃) | 500 |
| TX | 4277 | ±60(±1.0℃) | ±30(±0.5℃) | 9285 | ±90(±1.5℃) | ±48(±0.8℃) | 300 |
补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸：
| 使用分类 | 标称截面(mm2) | 单股线芯 | 多股软线芯(R) | 绝缘层厚度(mm) | 护层厚度(mm) | 外径上限(mm) | |||||
| 线芯股数(根) | 单线直径(mm) | 线芯股数(根) | 单线直径(mm) | 扁平型 | 屏蔽扁平型 | ||||||
| 单股线芯 | 多股线芯 | 单股线芯 | 多股线芯 | ||||||||
| 一般用(G) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.7 | 3.0x4.6 | 3.1x4.8 | 3.8x5.4 | 3.9x5.6 |
| 0.5 | 1 | 0.80 | 7 | 0.30 | 0.5 | 0.8 | 3.7x6.4 | 3.9x6.6 | 4.5x7.2 | 4.7x7.4 | |
| 1.0 | 1 | 1.13 | 7 | 0.43 | 0.7 | 1.0 | 5.0x7.7 | 5.1x8.0 | 5.8x8.5 | 5.9x8.8 | |
| 1.5 | 1 | 1.37 | 7 | 0.52 | 0.7 | 1.0 | 5.2x8.3 | 5.5x8.7 | 6.0x9.1 | 6.3x9.6 | |
| 2.5 | 1 | 1.76 | 19 | 0.41 | 0.7 | 1.0 | 5.7x9.3 | 5.9x9.8 | 6.5x10.1 | 6.7x10.7 | |
| 耐热用(H) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.3 | 2.3x4.0 | 2.4x4.2 | 3.1x4.8 | 3.2x5.0 |
| 0.5 | 1 | 0.80 | 7 | 0.3 | 0.4 | 0.3 | 2.9x5.0 | 3.0x5.2 | 3.7x5.5 | 3.8x6.0 | |
| 1.0 | 1 | 1.13 | 7 | 0.43 | 0.4 | 0.3 | 3.5x5.7 | 3.7x6.1 | 4.3x6.5 | 4.5x6.9 | |
| 1.5 | 1 | 1.37 | 7 | 0.52 | 0.4 | 0.3 | 4.0x6.5 | 4.2x6.9 | 4.8x7.3 | 5.0x7.7 | |
| 2.5 | 1 | 1.76 | 19 | 0.41 | 0.4 | 0.3 | 4.5x7.3 | 4.8x7.9 | 5.3x8.1 | 5.6x8.7 | |
